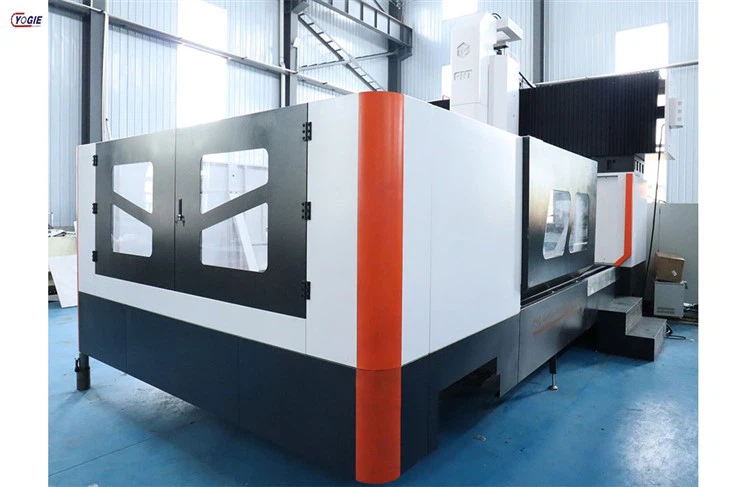

Kiinalaisen valmistajan CNC Gantry -työstökeskus edulliseen hintaan
Tuotteen kuvaus

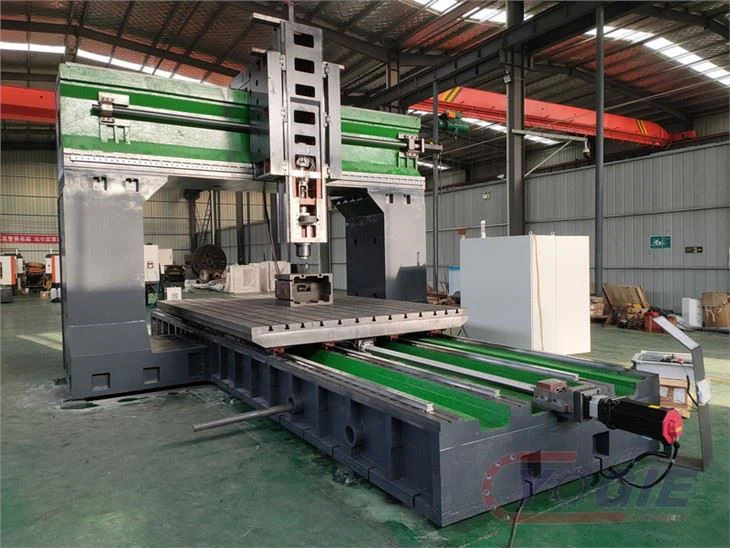

Portaalijyrsintäkoneistuskeskus, joka tunnetaan myös portaalin työstökeskuksena tai portaalimyllynä, on eräänlainen työstökone, jota käytetään tarkkuustyöstötoimintoihin. Sille on ominaista suuri, jäykkä runkorakenne, joka on tyypillisesti valmistettu teräksestä tai valuraudasta ja jonka portaalirakenne tukee koneen liikkuvia osia.
Portaalijyrsintätyöstökeskuksen päätoimintoihin kuuluvat jyrsintä, poraus, kierteitys, ääriviivaus, prototyyppi ja tuotanto, automatisointi ja integrointi
Kaiken kaikkiaan portaalijyrsintätyöstökeskukset ovat monipuolisia koneita, jotka tarjoavat suuren tarkkuuden, joustavuuden ja tehokkuuden koneistustoiminnoissa. Ne pystyvät käsittelemään suuria työkappaleita ja monimutkaisia työstötehtäviä, joten ne ovat välttämättömiä nykyaikaisissa valmistusprosesseissa.
Ominaisuudet:
1. Ainutlaatuinen rungon rakenteen muotoilu, vakaa kaikkialla, korkea jäykkyys.
2. Koko koneen tarkkuusrakennus, erinomainen tarkkuus, luotettava suorituskyky, joka on nykypäivän autoteollisuus, uusi valikoima 3c-teollisuuden ja ilmailuteollisuuden tarkkuustyöstöjä.
3. Valitse kaksivaiheinen hammaspyörän käyttökara, jotta tämä kone olisi merkittävämpi raskaassa leikkauksessa ja tarkkuuskoneistuksessa,
4.Heavy load lineaarinen ohjain tekee vakaammaksi suurelle tuelle, korkeamman tarkkuuden käsittelyyn.
5. Jäykän palkin suunnittelu suurella osalla, varmista työstökoneen lujuus, on saanut kansallisen patentin ZL2014.2.0662971.8)
Sovellus:
Sovellus ilmailu-, laivanrakennus-, sähköntuotantoon, sotilasprojektiin, raskaaseen koneeseen, veturiin, työstökoneisiin, muottien valmistukseen ja muihin teollisuudenaloihin.
CNC Gantry -työstökeskus 4022 tekniset tiedot
| Tekniset ominaisuudet | FRT-4022 | |
| Matkustaa | ||
| Työpöydän liike (X/Y/Z) | mm | 4000/2200/1000 |
| Etäisyys karan pinnasta työpöytään | mm | 0-1400 |
| Rautatie | Kaksi lineaarista ohjauskiskoa, yksi karkaistu kisko | |

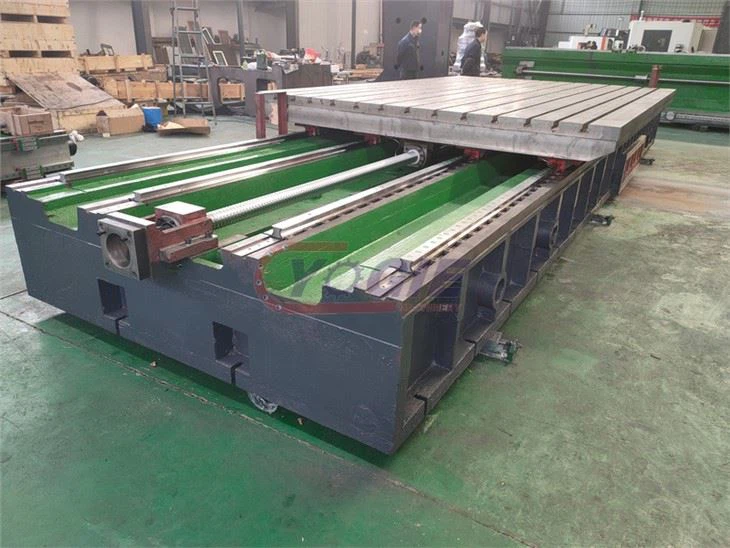

| Työpöytä | ||
| Pöydän koko | mm | 4000x1800 |
| Työpöydän maksimikantavuus | T | 12 |
| Kara | ||
| Karan kartio (malliholkin halkaisija) | mm | BT50/190 |
| Karan moottorin teho | kw | 26 |
|
Karan nopeus |
rpm | 6000 |
| Tarkkuus | ||
| Asennon tarkkuus | mm | 0.02/1000 |
| Toistuva asennon tarkkuus | mm | ±0.01 |
| Koko | ||
| Nettopaino | T | 40 |
mikä voi vaikuttaa portaalijyrsinnän työstökeskuksen tarkkuuteen
Portaalijyrsinnän työstökeskuksen tarkkuuteen voivat vaikuttaa erilaiset komponentit ja tekijät.Tässä on joitain koneen kriittisiä osia ja näkökohtia, jotka voivat vaikuttaa merkittävästi sen tarkkuuteen:

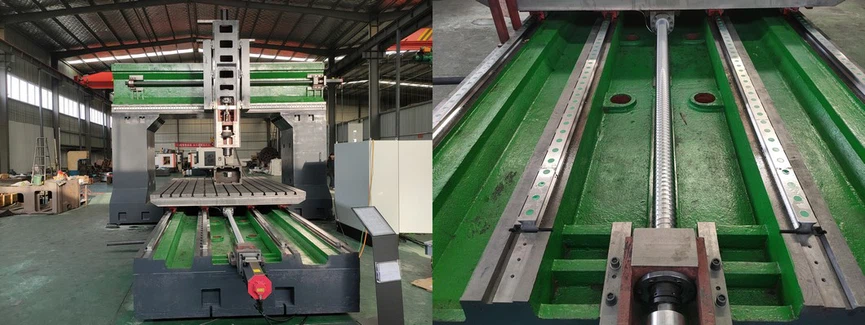

Lineaariset ohjaimet ja laakerit:Nämä komponentit ohjaavat koneen akseleiden liikettä. Lineaaristen ohjainten ja laakereiden kuluminen, kohdistusvirhe tai oikean voitelun puute voi aiheuttaa välystä tai välystä, mikä johtaa epätarkkuuksiin koneen liikkeessä.
Palloruuvit:Kuularuuveja käytetään muuntamaan pyörivä liike lineaariseksi liikkeeksi CNC-pukkijyrsinkoneissa. Jos palloruuvit ovat kuluneet liikaa tai niitä ei ole säädetty oikein, seurauksena voi olla kohdistusvirheitä.
Kara:Kara on vastuussa leikkuutyökalun pyörittämisestä. Hyvin huollettu ja tarkasti tasapainotettu kara on ratkaisevan tärkeää tarkan leikkauksen ja koneistuksen kannalta. Kaikki karaan liittyvät ongelmat, kuten loppuminen tai kohdistusvirhe, voivat vaikuttaa negatiivisesti tarkkuuteen.
Työkalutelineet:Oikeat työkalunpitimet ovat välttämättömiä, jotta leikkuutyökalut pysyvät tukevasti paikoillaan. Kaikki työkalunpitimien halkeamat tai epätarkkuudet voivat vaikuttaa työkalun kohdistukseen ja aiheuttaa epätarkkuuksia työstetyssä työkappaleessa.
Koneen runko ja rakenne:Koneen rungon ja rakenteen yleinen jäykkyys ja vakaus vaikuttavat merkittävästi tarkkuuden säilyttämiseen leikkausoperaatioiden aikana. Jäykkä ja vakaa runko auttaa minimoimaan tärinää ja taipumaa, joka voi vaikuttaa negatiivisesti koneistuksen tarkkuuteen.

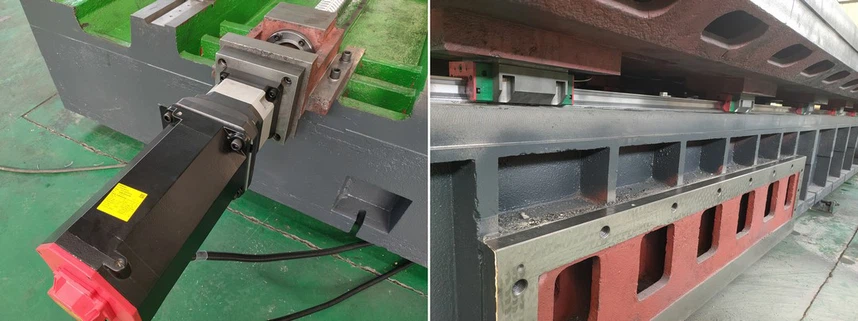

Ajojärjestelmät:Koneen akseleita syöttävät käyttöjärjestelmät, kuten servomoottorit ja käyttövahvistimet, on kalibroitava ja huollettava tarkasti, jotta liikkeet ovat tarkat ja sujuvat.

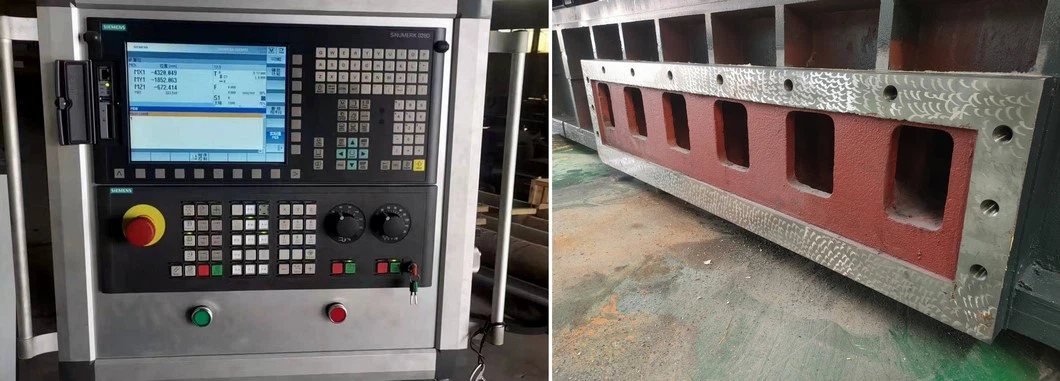

CNC-ohjausjärjestelmä:CNC-ohjausjärjestelmä tulkitsee koneistusohjelman ja antaa komentoja koneen komponenteille. Vankka ja tarkka ohjausjärjestelmä on ratkaisevan tärkeä tarkkojen liikkeiden suorittamisessa ja tarkkuuden ylläpitämisessä.
Ympäristöolosuhteet:Lämpötilavaihtelut ja kosteus voivat aiheuttaa koneen osien lämpölaajenemista ja supistumista, mikä vaikuttaa mittojen vakauteen. Tasaisten ympäristöolosuhteiden ylläpitäminen koneistusalueella on välttämätöntä tarkkuuden kannalta.
Työnpitolaitteet:Työkappaleen kiinnittämiseen käytettävät kiinnikkeet ja puristimet on suunniteltava ja kiristettävä oikein, jotta ne eivät pääse liikkumaan koneistuksen aikana. Huono pito voi johtaa osien siirtymiseen ja epätarkkoihin leikkauksiin.
Työkalu- ja leikkausparametrit:Sopivien leikkaustyökalujen, työkalujen pinnoitteiden ja leikkausparametrien (kuten syöttöjen ja nopeuksien) valinta vaikuttaa työstetyn pinnan laatuun ja työkappaleen kokonaistarkkuuteen.
Työkappale voidaan käsitellä
Suuret komponentit:Pukkijyrsintätyöstökeskukset soveltuvat erityisen hyvin suurten komponenttien työstöön, jotka vaativat suurta tarkkuutta ja tarkkuutta. Tämä sisältää ilmailu- ja avaruuskomponentteja, kuten siipien osia, rungon osia ja moottorin kiinnikkeitä, sekä autojen osia, kuten runkoja, alustan osia ja korin paneelien muotit.
Rakenteelliset osat:Gantry-työstökeskukset voivat käsitellä rakenneosia, joita käytetään teollisuudessa, kuten rakentamisessa, laivanrakennuksessa ja raskaiden koneiden valmistuksessa. Esimerkkejä ovat palkit, pilarit, ristikot ja muut rakenneosat, jotka vaativat tarkan koneistuksen kokoonpanoa varten.
Muotin ja muotin osat:Gantry-jyrsintätyöstökeskuksia käytetään yleisesti muotti- ja muottiteollisuudessa. Ne voivat työstää tarkasti muotti- ja meistikomponentteja, mukaan lukien ydin- ja ontelolohkot, insertit ja ejektorin tapit. Portaalikoneiden korkea tarkkuus ja jäykkyys takaavat, että syntyvillä muotilla on tiukat toleranssit ja erinomainen pintakäsittely.
Suuret prototyypit:Pukkijyrsintätyöstökeskuksia käytetään usein laajamittaisten prototyyppien ja mallien valmistuksessa. Olipa kyse autojen suunnittelusta, teollisuuskoneista tai arkkitehtonisista projekteista, portaalikoneet pystyvät käsittelemään monimutkaisten muotojen ja ääriviivojen koneistamista ja herättämään prototyypit henkiin.
Raskaiden koneiden komponentit:Gantry-työstökeskukset pystyvät työstämään raskaiden koneiden osia, kuten turbiinien koteloita, suuria vaihteita, akseleita ja runkoja. Portaalikoneiden vankka rakenne mahdollistaa näiden raskaiden osien koneistukseen liittyvän painon ja voimien käsittelyn.
Työkalujen kiinnikkeet ja jigit:Pukkijyrsintätyöstökeskuksia voidaan käyttää valmistusprosesseissa käytettävien työkalujen kiinnittimien ja jigien valmistamiseen. Nämä kiinnikkeet varmistavat työkappaleiden tarkan paikantamisen ja kohdistuksen tuotannon aikana, mikä parantaa tehokkuutta ja yhtenäisyyttä.
Ota meihin yhteyttä
Onko sinulla erityisiä kysymyksiä koskienCNC-työstökoneet? Ota yhteyttä Yogieen!Myyntiinsinöörimme työskentelevät kanssasi alusta loppuun varmistaakseen, että projektisi valmistuu tarpeidesi mukaan.
