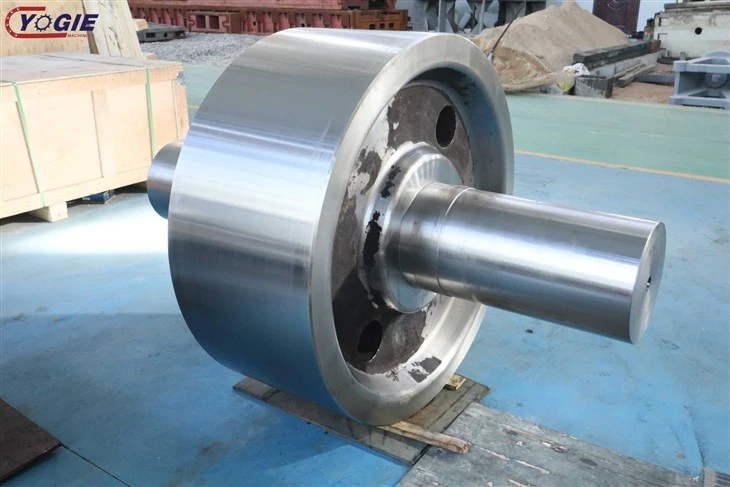

Tukipyörä on pyörä, joka on asennettu niveleen, joka on sylinterimäinen nivel. Se on suunniteltu helpottamaan hallittua pyörimistä ja tukemaan raskaita kuormia erilaisissa mekaanisissa järjestelmissä ja koneissa. Tukipyöriä käytetään sovelluksissa, kuten teollisuuskoneissa, ajoneuvoissa, materiaalinkäsittelylaitteissa, kaivoslaitteissa ja merisovelluksissa.
Ydintoiminnot ja rakenneominaisuudet
Tyhjärullia käytetään tyypillisesti yhdessä "pysäytysrullan" kanssa (joka estää rummun aksiaalisen liikkeen). Niiden ydinrakenne koostuu "rullarungosta + akselista + laakeripesästä":
Rullarunko: koskettaa suoraan pyörivää rumpua kantaen rummun painon ja pyörimiskitkan ja vaatii suurta lujuutta ja kulutuskestävyyttä.
Akseli: kiinnittää rullan rungon ja siirtää kuorman laakeripesään, mikä vaatii riittävää jäykkyyttä ja väsymiskestävyyttä.
Laakeripesä: yhdistää akselin laitteiston runkoon ja siinä on sisäänrakennettu-laakeri (kuten pallomainen rullalaakeri) pyörimisvastuksen vähentämiseksi. Se on suljettava pölyltä ja vedeltä.
yleisiä materiaaleja
|
Osa |
Yleisesti käytetyt materiaalit |
Materiaalien ominaisuudet ja soveltuvat skenaariot |
|
Rullarunko |
Tavallinen hiiliteräs (Q235, 45# teräs) |
Edullinen, helppo käsitellä, sopii keski- ja matalalämpötilaan (alle 300 astetta) ja kevyeen kuormitukseen (kuten pienet kuulamyllyt); |
|
Seosrakenneteräs (40Cr, 35CrMo) |
Suuri lujuus, suuri sitkeys ja väsymiskestävyys, sopiva keskikokoisiin ja korkeisiin lämpötiloihin (300-600 astetta) ja keskikokoisiin ja raskaisiin kuormitusolosuhteisiin (keskikokoinen pyörivä uuni/kuulamylly); |
|
|
Lämmönkestävä-teräs (ZG3Cr24Ni7SiN, ZG2Cr25Ni20) |
Kestää korkean lämpötilan hapettumista (alle tai yhtä suuri kuin 1000 astetta) ja korkean lämpötilan virumista, sopii pyörivän uunin korkean lämpötilan osaan (kuten kalsinointialue); |
|
|
Kulutus-kestävä valurauta (korkea kromivalurauta, kova nikkelivalurauta) |
Korkea kovuus (HRC suurempi tai yhtä suuri kuin 50) ja korkea kulutuskestävyys, sopii kuulamyllyihin (telojen suuri kuluminen materiaalin hionnan aikana); |
|
|
Akseli |
Seosrakenneteräs (40Cr, 42CrMo) |
Korkea kovuus karkaisun jälkeen (HRC28-32), taivutuksenesto-/kiertymisenesto, mikä varmistaa tuen jäykkyyden; |
|
Laakerin istuin |
Harmaa valurauta (HT200, HT250) tai pallografiittivalurauta (QT450-10) |
Edullinen, hyvä iskunvaimennus, ja sitä voidaan käyttää tiivisteiden (kuten labyrinttitiivisteiden ja öljytiivisteiden) kanssa parantamaan pölyn ja vedenkestävyyttä; |
Toiminnot
Kierto:Tukipyörien ensisijainen tehtävä on helpottaa kiinnitetyn komponentin, kuten akselin tai rummun, pyörimistä.
Lataustuki:Tukipyörät tukevat raskaita kuormia, jakavat painon ja minimoivat kitkan pyörimisen aikana.
Tasaus:Tukivarsi varmistaa pyörän oikean suuntauksen ja estää heilumisen tai suuntausvirheen pyörimisen aikana.
koneiden käsittely
Tukipyörän käsittely sisältää ensisijaisesti rullan rungon, akselin ja kokoonpanoprosessit. Rullarunko taotaan ensin aihioksi käytetyn materiaalin perusteella. Tämä aihio käy läpi karkean työstön, kohdistetun lämpökäsittelyn (kuten seosteräksen karkaisun ja karkaisun) ja lopullisen viimeistelyn IT6-IT7-tarkkuuteen. Akseli on taottu pyöreästä teräksestä ja siihen on tehty karkea sorvaus, karkaisu ja karkaisu, mikä saavuttaa IT5-IT6-tarkkuuden avaimen pinnoilla. Akselin päät on valinnaisesti kromattu käsittelyn jälkeen. Asennus tehdään tyypillisesti puristamalla telan runko ja akseli, tyypillisesti lämpökäsittelyä käyttäen. Samanaikaisesti asennetaan ja rasvataan pallomaiset rullalaakerit sekä labyrintti- ja öljytiivisteet estämään epäpuhtaudet.
sovelluksia
|
Laitteen tyyppi |
Tärkeimmät sovellusalat |
Erityiset ympäristöominaisuudet |
|
Pyörivä uuni |
Rakennusmateriaalit (sementti, kalkki), metallurgia (ei--rautametallien sulatus), kemikaalit (paahtaminen) |
1. Korkea lämpötila: telan työskentelylämpötila 50-800 astetta (uunin pään / uunin pyrstön lämpötila on alhainen ja uunin kalsinointivyöhykkeen lämpötila on korkea); 2. Paljon pölyä: Materiaalien kalsinointi tuottaa paljon pölyä (kuten sementin raaka-ainejauhetta, mineraalijauhetta); 3. Raskas kuorma: Sylinterin + materiaalin paino voi nousta satoihin tonneihin, ja telojen on kestettävä suuria staattisia ja dynaamisia kuormia. |
|
Kuulamylly |
Kaivostoiminta (malmin jauhatus), rakennusmateriaalit (sementtiklinkkerihionta), teho (rikinpoisto kalkkikiven hionta) |
1. Keski-matala lämpötila: käyttölämpötila 20-150 astetta (ei korkeaa lämpötilaa hiontaprosessin aikana, vain moottorin lämmönpoisto nostaa lämpötilaa hieman); 2. Korkea kuluminen: Hiomamateriaalit (kuten malmi, teräspallot) voivat vuotaa yli, mikä aiheuttaa hankaavaa kulumista telan pinnalle; 3. Suuri tärinä: Kun sylinteri pyörii, teräspallot törmäävät materiaaliin aiheuttaen säännöllistä tärinää. Telojen on kestettävä tärinän väsymistä. |
FAQ
K: Oletko kauppias vai tehdas?
K: Millaista palvelua voit tarjota?
K: Suoritetaanko hitsin tarkastus ja maalinpaksuuden tarkastus?
V: Kyllä. Tuemme myös kolmannen osapuolen{1}}testausta.
K: Tuetko tehdastarkastusta?
V: Milloin tahansa
K: Mitä muuta tuotat suurten koneiden varaosien valmistuksen lisäksi?
V: Valmistamme myös suuria CNC-työstökoneita ja suoritamme laitteiden päivityksiä ja jälkiasennuksia.
